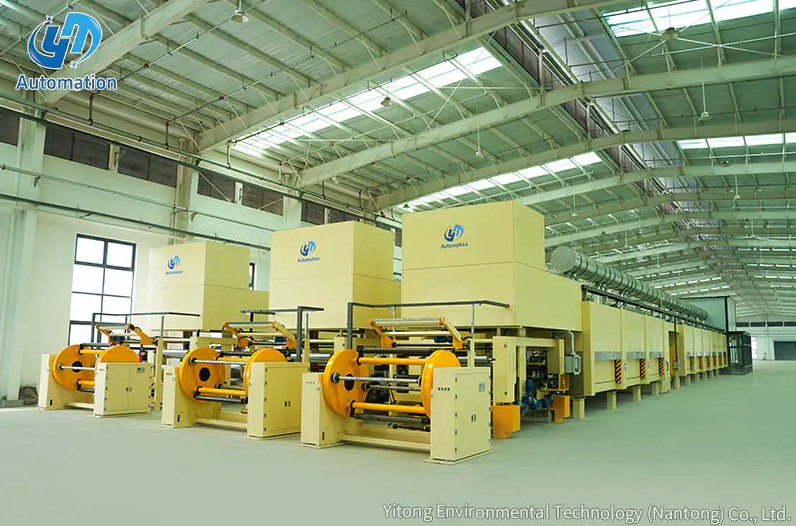

Jak funguje impregnační linka?

An Impregnační linka funguje tak, že systematicky vyplňuje vzduchové mezery ve vinutí elektromotoru, cívkách nebo jiných porézních součástech lakem nebo pryskyřicí a následně vytvrzuje tento výplňový materiál do pevné izolační hmoty. Proces probíhá podle definované sekvence: předehřejte vinutí, aby se odstranila vlhkost a otevřely se mezery mezi vodiči, naneste impregnační médium metodou máčení, odkapávání nebo vakuového tlaku, nechte médium plně proniknout a poté vytvrzujte v peci, aby se pryskyřice zesíťovala do tvrdého izolačního systému bez dutin. NACH Engineering potvrzuje, že impregnační linky jsou standardním vybavením v průmyslu motorů a generátorů, které se používají k impregnaci cívek LT a HT motorů a generátorů laky nebo pryskyřicemi pro zlepšení izolačního odporu, zvýšení celkového výkonu, zvýšení životnosti komponent a že tento proces je nyní považován za povinný v elektrotechnickém průmyslu (Zdroj: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Nejdůležitějším výsledkem správně provozované impregnační linky je izolační systém téměř bez dutin který zabraňuje pronikání vlhkosti, snižuje vibrace cívky a výrazně prodlužuje životnost elektrické součásti.

Proč je pro elektrické vinutí nutná impregnace

Než impregnační linka zpracovává vinutí, jsou prostory mezi jednotlivými vodiči uvnitř štěrbin cívky vyplněny vzduchem. Vzduch je při zvýšených teplotách špatným vodičem tepla a špatným elektrickým izolantem a neposkytuje žádné mechanické spojení mezi jednotlivými dráty vinutí. Výsledkem je vinutí, které se přehřívá, vnitřně vibruje a je náchylné na zkraty způsobené vlhkostí od prvního dne provozu.

Technická příručka společnosti Germana Motor vysvětluje konkrétní zlepšení výkonu, která impregnace přináší: vyplnění mezer ve vinutí cívek a spojení vodičů mezi sebou a s okolními izolačními materiály současně zlepšuje elektrickou pevnost, mechanické vlastnosti, tepelnou vodivost a ochranný výkon (Zdroj: Germana Motor, měli byste vědět o impregnačním laku pro vinutí motoru). Procesní dokumentace Godfreyho a Winga přidává antivibrační výhodu: nejběžnějším způsobem poruchy u motorů je otěr způsobený vibracemi, které způsobují opotřebení a tření, které nakonec způsobí dielektrické selhání vinutí, a když je vinutí plně zapouzdřeno impregnační pryskyřicí, působí jako lepidlo mezi prameny motoru, snižuje vibrace cívky a opotřebení, které generuje (Zdroj, Wregufrey VPI funguje).

Patent na impregnaci laku vinutí statoru popisuje základní riziko, kvůli kterému je tento proces nezbytný: v motorech používaných ve vlhkém prostředí, jako jsou kompresorové motory v chladničkách nebo klimatizacích, může kapalina včetně vlhkosti přijít do kontaktu s vinutím cívky a způsobit zkraty, pokud povrch vinutí není izolován, což může potenciálně způsobit poruchu motoru nebo požár (Zdroj: USPTO Patent 12542473, Coutral Winding Metoda Impregnační linka je průmyslový systém, který nanáší a vytvrzuje ochranný nátěr konzistentně a ve výrobním objemu.

Tři hlavní metody impregnace používané ve výrobních linkách

Impregnační linka je konfigurována kolem jedné ze tří primárních impregnačních metod, z nichž každá je vhodná pro různé velikosti motorů, objemy výroby a požadavky na izolační výkon.

Povodňová impregnace (namáčení a pečení)

Metoda namáčení a pečení ponoří předehřáté vinutí motoru přímo do nádrže s lakem, nechá jej nasáknout, dokud se nezaplní přístupná prázdná místa, vyjme vinutí, nechá vytéci přebytečný lak a poté sestavu vypeče ve vytvrzovací peci. NACH Engineering popisuje tuto konfiguraci: systém povodňové impregnace se skládá ze zásobní nádrže laku pro skladování v chladu a máčecí komory, s vinutím motoru sestaveným do konstrukce koše a uloženým v máčecí nádrži (Zdroj: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Tato metoda je vhodná pro nízkonapěťové motory s nízkým výkonem a pro aplikace, kde je požadavek na izolaci střední. Jeho omezením je hloubka průniku: gravitace a kapilární působení samy o sobě nemohou spolehlivě zatlačit lak do hlubokých štěrbin a těsných prostorů větších nebo složitějších vinutí.

Vakuová tlaková impregnace (VPI)

Vakuová tlaková impregnace je nejvýkonnější metoda a nejpoužívanější na moderních impregnačních linkách pro motory středního a vysokého napětí. HECO popisuje sekvenci procesu: předehřátý stator nebo rotor se spustí do tlakové komory VPI a vytvoří se vakuum; do komory se zavede pryskyřice s nulovým procentem rozpouštědel; je aplikován tlak; a ponořená jednotka se důkladně impregnuje pryskyřicí, čímž se dosáhne a Tloušťka 4 až 5 milimetrů izolační pryskyřice a izolační systém téměř bez dutin (Zdroj: HECO, Izolační elektromotory: VPI nebo Varnish Dip). Dokumentace procesu MES Singapore poskytuje sekvenci krok za krokem: předehřejte vinutí, spusťte jej do tlakové komory, utěsněte komoru, vytvořte vakuum, nechte epoxidovou pryskyřici bez rozpouštědla proudit z nádoby s pryskyřicí do komory, dokud není vinutí zcela ponořeno, aplikujte tlak, dokud nebude vinutí značně impregnováno, vyjměte z komory a pečte, dokud není pryskyřice zcela vytvrzena (Zdroj: Motor Windings: MES In Singapore).

Krok vakua je kritický, protože evakuuje zbytkový vzduch z každé dutiny ve vinutí předtím, než vstoupí pryskyřice. Bez tohoto kroku vytváří zachycený vzduch bubliny ve vytvrzené pryskyřici, které se stávají místy částečného výboje a případného porušení izolace pod provozním napětím. Dreisilker Electric Motors potvrzuje, že kapacita je monitorována během VPI cyklu, aby se určilo, že pryskyřicová náplň je přijatelná před uzavřením cyklu, což poskytuje měřitelný indikátor kvality zabudovaný přímo do procesu (Zdroj: Dreisilker Electric Motors, 4 Types of Motor Winding Insulation Methods).

Impregnace stékající (Rotary Drip).

Metoda skrápění, nazývaná také rotační impregnace, otáčí statorem na vodorovné ose při zahřívání a při otáčení odkapává pryskyřici na konce vinutí. Lamnowův technický popis procesu vysvětluje penetrační mechanismus: lak kape na konce vinutí a proniká do vnitřních vinutí a štěrbin pod kombinovaným účinkem gravitace, kapilárního působení a odstředivé síly generované rotací (Zdroj: Lamnow, Six Motor Winding Impregnating Varnishing Methods). NACH Engineering potvrzuje, že tato metoda se používá pro rychlé výrobní cykly s minimálním nebo žádným plýtváním pryskyřice, díky čemuž je zvláště vhodná pro velkoobjemovou výrobu menších standardizovaných motorů, kde je hlavním výrobním zájmem propustnost (Zdroj: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Jak je strukturována kompletní impregnační linka

Výrobní impregnační linka integruje několik sekvenčních procesních stanic do kontinuálního nebo dávkového systému zpracování. Každá stanice plní specifickou funkci v celkovém sledu ošetření.

Předehřívací stanice

První stanice ohřívá vinutí motoru nebo sestavu cívky na definovanou teplotu před tím, než vstoupí do impregnačního média. Předehřev plní dvě funkce: vytlačuje z vinutí zbytkovou vlhkost, která by jinak bránila přilnutí pryskyřice a vytvářela dutiny ve vytvrzené izolaci, a snižuje viskozitu pryskyřice při kontaktu, čímž zlepšuje pronikání do těsných mezer mezi vodiči. Dokumentace procesu VPI MES Singapore potvrzuje, že předehřátí vinutí je základním prvním krokem před tím, než vinutí vstoupí do impregnační komory (Zdroj: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings). Společnost Germana Motor potvrzuje, že základní požadavky na impregnační lak zahrnují nízkou viskozitu a vysoký obsah pevných látek speciálně pro zajištění dobré penetrace a aplikace nátěru, a že krok předehřívání to usnadňuje zahřátím kovových povrchů, které jsou v kontaktu s pryskyřicí (Zdroj: Germana Motor, Impregnační lak pro vinutí motorů).

Impregnační stanice

Jádrem linky je impregnační stanice. U linek VPI se jedná o utěsněnou tlakovou nádobu vybavenou přípojkami vakuového čerpadla, systémem pro přenos pryskyřice připojeným k samostatnému zásobníku pryskyřice s řízenou teplotou a přístroji pro řízení tlaku. Pro linky skrápěcí impregnace se jedná o rotační přípravek s řízenou soustavou kapacích trysek a záchytnou vanou, která recirkuluje přebytečnou pryskyřici. U namáčecích linek je to namáčecí nádrž s regulací hladiny a drenážní tyč nad ní. Popis závodu společnosti NACH Engineering uvádí, že u systémů VPI ​​lze pryskyřici vytlačit dalším tlakem pro lepší penetraci a že po stanovené době je pryskyřice přenesena zpět do skladovací nádrže a skladována v chladných podmínkách, aby se zachovala její doba zpracovatelnosti (Zdroj: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Odvodňovací a gelovací stanice

Po impregnaci je vinutí vyjmuto z média a umístěno tak, aby umožnilo přebytečné pryskyřici odtéct před vytvrzením v peci. V linkách pro kapkovou impregnaci tato stanice často zahrnuje krátký krok gelačního zahřívání, který částečně vytvrzuje povrch pryskyřice, aby se zabránilo odkapávání a prohýbání během přepravy do vytvrzovací pece. Správná drenáž a kontrola gelovatění zabraňuje tvorbě kalužů pryskyřice kolem konců vinutí, které by vyžadovaly odstranění po vytvrzení a mohly by ovlivnit rozměrové tolerance.

Vytvrzovací pec

Vytvrzovací pec dokončí zesíťování impregnační pryskyřice do jejího konečného pevného stavu. Časové a teplotní profily v peci jsou specifikovány výrobcem pryskyřice a musí být přesně dodržovány, protože podtvrzení zanechává nezesíťovanou pryskyřici, která zůstává křehká a selhává při provozu, zatímco nadměrné vytvrzování může způsobit tepelné poškození izolačních materiálů vinutí sousedících s pryskyřicí. Specifikace společnosti Germana Motor pro požadavky na vytvrzování impregnačního laku zahrnuje rychlé vytvrzování, nízkou teplotu a dobré vnitřní schnutí jako tři klíčové vlastnosti, které výrobní linka vyžaduje od systému pryskyřice (Zdroj: Germana Motor, Impregnační lak pro vinutí motorů).

Typy laků a pryskyřic používaných na impregnačních linkách

Chemický systém použitý v procesu impregnace určuje hloubku průniku, rychlost vytvrzování, kvalitu vyplňování dutin a tepelnou třídu hotové izolace. V moderních impregnačních linkách se používají dvě hlavní kategorie.

Impregnační laky na bázi rozpouštědel

Laky na bázi rozpouštědla nesou aktivní pryskyřičné pevné látky rozpuštěné v organickém rozpouštědle, které se během vytvrzování odpařuje. Technický přehled společnosti Germana Motor uvádí, že impregnační laky na bázi rozpouštědel nabízejí dobrou stabilitu při skladování, penetraci a filmotvorné vlastnosti při relativně nízkých nákladech, ale vyžadují delší dobu impregnace a vypalování, a že zbytková rozpouštědla mohou vytvářet dutiny v impregnovaném materiálu, zatímco se odpařují rozpouštědla, přispívají ke znečištění životního prostředí (Zdroj: Germana Motor, Impregnační lak pro vinutí motorů). Tyto laky se používají především pro nízkonapěťové motory a elektrická vinutí, kde jsou požadavky na výkon střední.

Impregnační pryskyřice bez obsahu rozpouštědel

Pryskyřice bez rozpouštědel jsou preferovanou volbou pro moderní řady VPI a vysoce výkonné aplikace. Germana Motor potvrzuje, že impregnační laky bez obsahu rozpouštědel rychle vytvrzují s krátkými časy impregnace a vypalování, eliminují vzduchové mezery v impregnovaných izolačních dílech tím, že nezanechávají žádné prázdné prostory pro rozpouštědla, a nabízejí lepší soudržnost, elektrické a mechanické vlastnosti než alternativy na bázi rozpouštědel, a proto byly široce používány ve vysokonapěťových aplikacích (Zdroj: Germana Motor, Impregnační lak pro motorové vinutí). HECO uvádí, že pryskyřice používaná v systémech VPI obsahuje nula procent rozpouštědel, čímž vzniká izolace bez dutin, která definuje výhodu procesu VPI (Zdroj: HECO, Insulating Electric Motors: VPI nebo Varnish Dip).

Odvětví a aplikace, které používají impregnační linky

Impregnační linky slouží jakémukoli výrobnímu nebo opravárenskému procesu, který vyrábí nebo upravuje elektrická vinutí a cívky pro provoz pod elektrickým napětím.

1. Výroba elektromotorů: statory a rotory pro indukční motory, motory s permanentními magnety a servomotory všech jmenovitých výkonů jsou před konečnou montáží impregnovány, aby bylo dosaženo jmenovité izolační třídy a dielektrické pevnosti
2. Výroba generátoru: velká vinutí statoru generátoru pro zařízení na výrobu energie se zpracovávají prostřednictvím linek VPI, aby se dosáhlo izolace bez dutin, která je vyžadována při středním a vysokém provozním napětí
3. Výroba transformátoru: vinutí transformátoru je impregnováno, aby eliminovalo vlhkost, zlepšilo odvod tepla z vodiče do jádra a zvýšilo mechanickou stabilitu proti zkratovým silám (Zdroj: Godfrey and Wing, VPI pro Transformers: Improving Reliability)
4. Opravárenské dílny motorů: převinuté motory vyžadují po výměně vinutí impregnaci, aby se obnovila celistvost izolace, přičemž VPI se používá u motorů středního napětí a u menších nízkonapěťových jednotek se používá namáčení a vypalování (Zdroj: MES Singapore, VPI: Proč je izolace důležitá pro vaše vinutí motoru)
5. Výroba kompresorů a motorů spotřebičů: motory používané ve vlhkém prostředí, jako jsou kompresory chladniček a klimatizací, vyžadují impregnaci lakem, aby se zabránilo zkratu cívky při kontaktu s vlhkostí (Zdroj: patent USPTO 12542473, metoda impregnace laku vinutí statorové cívky)

Indikátory kvality správně provozované impregnační linky

Správně navržená a provozovaná impregnační linka produkuje měřitelné výsledky kvality, které lze ověřit na každém zpracovaném vinutí předtím, než opustí linku.

1. Měření izolačního odporu: megohmový odpor od vinutí k zemi by měl po vytvrzení splňovat nebo překračovat stanovené minimum pro třídu izolace; zlepšení izolačního odporu ve srovnání s neimpregnovaným vinutím potvrzuje, že vzduchové dutiny byly nahrazeny pevnou pryskyřicí
2. Monitorování kapacity během VPI: Dreisilker Electric Motors potvrzuje, že kapacita je monitorována během cyklu VPI, aby se určilo, že pryskyřicová náplň je přijatelná před koncem cyklu, protože rostoucí kapacita indikuje progresivní plnění objemu vinutí pryskyřicí (Zdroj: Dreisilker Electric Motors, 4 typy způsobů izolace vinutí motoru)
3. Vizuální kontrola pokrytí povrchu a absence nevytvrzených vlhkých míst, nahromadění kapek na koncích vinutí a holých oblastí vodičů, které indikují neúplnou penetraci
4. Test dielektrické odolnosti při jmenovitém napětí po vytvrzení, který potvrzuje, že izolační systém je schopen udržet provozní napětí bez poruchy

Ytinte Impregnační linka řada je navržena tak, aby podporovala konzistentní, opakovatelné výsledky napříč těmito indikátory kvality, kombinuje přesné řízení teploty ve fázích předehřívání a vytvrzování, programovatelné řízení cyklu impregnace a systémy manipulace s pryskyřicí, které zachovávají vlastnosti materiálu během výrobního provozu.
