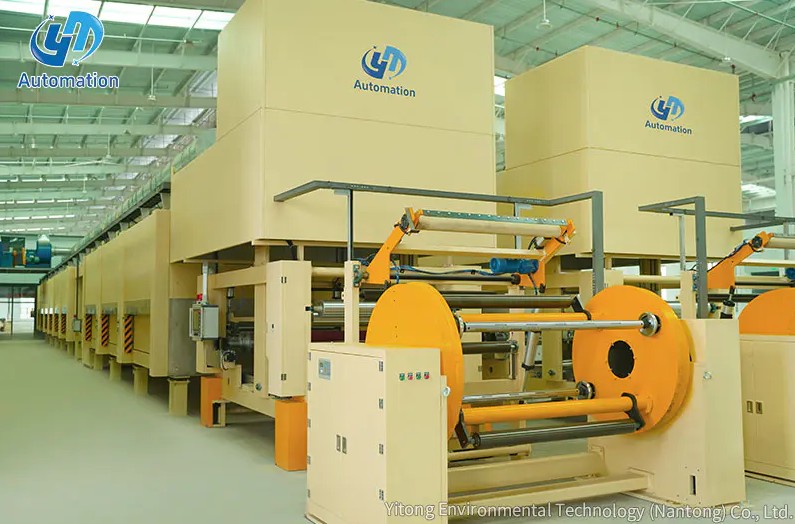

Co je rotační odvíječ?

A rotační odvíječ je stroj pro manipulaci s pásem, který nepřetržitě přivádí roli materiálu – jako je papír, fólie, fólie, tkanina nebo netkaná textilie – do následného procesu přeměny, tisku, potahování nebo laminování řízenou rychlostí a napětím. Otáčí základní válec, jak se spotřebovává materiál, a udržuje stálý, konzistentní posuv pásu bez přerušení. Na rozdíl od ručních nebo statických odvíjecích stojanů rotační odvíječ integruje aktivní řízení napětí a v automatizovaných konfiguracích schopnost spojování nebo výměny rolí, což umožňuje nepřerušené pokračování výroby, když je jedna role vyčerpána. Jedná se o základní zařízení v jakékoli lince na výrobu kontinuálního pásu.

Základní funkce: Co dělá rotační odvíječ ve výrobní lince

V jakémkoli webovém výrobním procesu – ať už jde o tisk, řezání, laminování, potahování, embosování nebo zpracování – surovina přichází jako navinutá role. Úkolem rotačního odvíječe je převést tento navinutý válec do pohybujícího se plochého pásu pohybujícího se správnou rychlostí a napětím do zpracovatelské sekce stroje.

Tři hlavní funkce, které rotační odvíječ vykonává, jsou:

• Rotace role: Odvíječ drží a otáčí základní roli a dávkuje materiál rychlostí požadovanou následným procesem – ať už je to několik metrů za minutu pro pomalou přesnou práci nebo 300–800 metrů za minutu při výrobě vysokorychlostního papíru nebo filmu.
• Ovládání napětí: Jak se průměr role zmenšuje z plného na prázdný, rotační setrvačnost se plynule mění. Bez kompenzace by se napětí pásu postupně zvyšovalo, jak se role smršťuje. Systém řízení tahu automaticky upravuje brzdnou nebo hnací sílu tak, aby se udržela nastavená úroveň napětí v celém použitelném průměru role.
• Zarovnání webu: Mnoho rotačních odvíječů obsahuje boční vodicí systém pásu, který koriguje polohu pásu ze strany na stranu při jeho odvíjení, vyrovnává nepravidelnosti navíjení rolí a zabraňuje vychýlení pásu ze zpracovávací dráhy stroje.

Konstrukční součásti rotačního odvíječe

Rotační odvíječ se skládá z několika integrovaných subsystémů, z nichž každý přispívá ke stabilnímu a konzistentnímu dodávání pásu. Pochopení těchto součástí pomáhá operátorům a technikům správně specifikovat, uvést do provozu a udržovat zařízení.

Rám stroje a podpora cívky

Rám je konstrukčním základem odvíječe, který nese plnou hmotnost naloženého základního válce – což může být různé 200 kg až několik tun v závislosti na šířce materiálu a průměru role. Robustní rámy jsou vyrobeny z vysokopevnostního ocelového plechu (jako je konstrukční ocel A3) svařeného do tuhé skříňové sekce nebo portálové konstrukce. Tuhost je kritická: průhyb rámu při zatížení by změnil geometrii dráhy pásu a způsobil by kolísání napětí a chyby sledování.

Podpěra navijáku – také nazývaná odvíjecí vřeteno nebo sestava trnu – drží jádro základní role a přenáší na ni rotační sílu. Bezpečnostní podpěry svěrného typu pevně zajišťují jádro role během vysokorychlostní rotace a zabraňují axiálnímu nebo radiálnímu prokluzu, který by mohl způsobit pád role nebo prasknutí pásu. A Uvolňovací hřídel Φ76 mm je běžná standardní velikost v aplikacích na odvíjení papíru a fólií, která odpovídá 76 mm (3 palce) papírovému jádru široce používanému ve zpracovatelském průmyslu. Rozpínací sklíčidla nebo pneumatické kleštiny uchopují jádro zevnitř, což umožňuje rychlé a bezpečné výměny rolí.

Systém kontroly napětí

Systém řízení tahu je technicky nejpropracovanějším podsystémem rotačního odvíječe. Jeho účelem je automaticky udržovat pás na předem nastavené úrovni napětí bez ohledu na změny průměru válce, rychlosti linky nebo zrychlení a zpomalení procesu.

Řízení tahu je dosaženo jedním z následujících přístupů nebo jejich kombinací:

• Magnetická brzda částic: Brzdné zařízení prokluzového typu namontované na odvíjecí hřídeli. Brzda aplikuje řízený zpomalovací moment, aby odolala volnému otáčení válce. Jak se průměr válce zmenšuje, ovladač zvyšuje brzdný moment, aby se udrželo konstantní napětí pásu. Magnetické částicové brzdy poskytují plynulé a plynulé nastavení napětí a jsou široce používány v odvíjecích aplikacích s nízkou až střední zátěží.
• Pohon servomotorem: V konfiguracích s pohonem odvíjení pohání servomotor odvíjecí hřídel ve směru odvíjení a aktivně řídí krouticí moment a tím i napětí. Servopohony reagují rychleji na poruchy napětí a používají se ve vysokorychlostních aplikacích citlivých na přesnost, jako je flexibilní elektronika a farmaceutické obaly.
• Zpětná vazba siloměru (snímač síly): Siloměry namontované na napínacím válci nebo na pevných napínacích válcích měří skutečné napětí pásu v reálném čase. Napínací signál se vrací zpět do brzdy nebo ovladače pohonu, který upravuje výstup točivého momentu pro udržení nastavené hodnoty. Systémy siloměrů dosahují přesnosti regulace napětí ±1–3 % nastavené hodnoty za stabilních podmínek.
• Taneční válečkový systém: Zatížený nebo pneumaticky zatížený volně plovoucí válec spočívá na pásu mezi odvíječem a první štěrbinou po proudu. Pozice tanečníka odráží rovnováhu mezi nabídkou materiálu a poptávkou po procesu. Polohový senzor monitoruje polohu tanečníka a signalizuje ovladači napětí, aby odpovídajícím způsobem zrychlil nebo zpomalil odvíjení, čímž poskytuje vlastní nízkofrekvenční vyrovnávání napětí.

Webový naváděcí systém

Základní role nejsou nikdy navíjeny s dokonalou laterální rovnoměrností – vychýlení hran, teleskopické jádro a variace šířky materiálu způsobují, že se pás při odvíjení posunuje do stran. Systém vedení pásu to napraví tím, že snímá polohu okraje nebo středové linie pásu a pohybuje odvíjecím stojanem nebo řídicím válcem, aby se pás znovu vystředil. Okrajové senzory využívající ultrazvukovou, optickou nebo kontrastní technologii detekují polohu pásu s přesností ±0,1–0,5 mm , hnací aktuátory, které udržují registraci v průběhu role.

Role nakládací mechanismus

Bezpečné a rychlé naložení těžké mateřské role na odvíjecí hřídel je kritickým provozním požadavkem. Mechanismy nakládání válců sahají od jednoduchých ručních zdvihacích systémů s připojovacími body na rámu, přes hydraulické nebo elektrické zvedací stoly, které zvednou roli do výšky hřídele bez ručního zvedání, až po plně automatické měniče rolí, které zvednou nové role z podlahových kolébek a umístí je na hřídel pod kontrolou stroje. Volba nakládacího mechanismu závisí na hmotnosti role, frekvenci přestavování a dostupném počtu pracovníků operátora.

Typy rotačních odvíječů: Konfigurace s jednou stanicí vs

Rotační odvíječe jsou k dispozici ve dvou základních konfiguracích, které se liší svým přístupem k výměně role — přechodu z jedné vyčerpané role na druhou.

Odvíječ s jednou stanicí (jednou polohou).

Nejjednodušší konfigurace drží vždy jednu roli. Po vyčerpání role se linka musí zastavit, prázdné jádro se vyjme, naloží se nová role a pás se ručně nebo poloautomaticky provlékne strojem, než se obnoví výroba. Odvíječky s jednou stanicí jsou levnější, jednodušší na údržbu a jsou vhodné pro operace, kde je doba výměny role přijatelná vzhledem k délce výrobního cyklu – typicky na linkách s nižší rychlostí, na krátkodobou konverzi nebo na materiály příliš choulostivé pro letmé spojování.

Turretový (duplexní nebo vícecílkový) odvíječ

Revolverový odvíječ drží dvě nebo více poloh válců na otočném rameni nebo karuselu. Zatímco se aktivní role odvíjí, další role je předem nabita a připravena v pohotovostní poloze. Když se aktivní role blíží vyčerpání, revolver se otáčí, aby přivedl novou roli do aktivní polohy, a dojde k automatickému nebo poloautomatickému spojení – připojení konce dosluhujícího pásu k přední hraně nové role bez zastavení linky.

Revolverové odvíječe umožňují svařování nulovou rychlostí (pás je krátce zastaven v místě spojení, zatímco linka běží z akumulátoru) nebo letmý spoj (spoj je proveden při plné provozní rychlosti pomocí lepicích jazýčků na novém jádru role). Revolverové odvíječe s letmým spojem jsou nezbytné ve vysokorychlostních linkách na papír, fólie a flexibilní balicí linky, kde jakékoli zastavení produkuje odpad a narušuje následné procesy, které nesnesou přerušení.

Klíčové technické specifikace rotačního odvíječe

Při specifikaci rotačního odvíječe pro konkrétní aplikaci je třeba definovat následující parametry, aby bylo zajištěno, že je stroj správně dimenzován a nakonfigurován:

Odvětví a aplikace, kde jsou rotační odvíječe zásadní

Rotační odvíječe jsou přítomny všude tam, kde je navinutá role materiálu výchozím bodem pro kontinuální výrobní nebo převáděcí proces. Rozsah průmyslových odvětví a specifických aplikací je široký:

• Výroba papíru a hedvábného papíru: Odvíjení mateřských rolí papíru pro řezání, potahování, tisk, potahování, laminování a zpracování hedvábného papíru. Role papíru mohou vážit několik tun a mít průměr větší než 2 500 mm, což vyžaduje robustní rámovou konstrukci a řízení vysokého točivého momentu.
• Flexibilní balení: Přivádění plastových fólií, hliníkové fólie, papíru a laminátových pásů do strojů na výrobu sáčků, linek formování, plnění a uzavírání a potahovacích stanic. Flexibilní balicí linky vyžadují přesnou kontrolu napětí, aby se zabránilo natahování fólie, které by způsobilo chyby soutisku při vícebarevném tisku.
• Tisk a konverze štítků: Odvíjení štítkového materiálu, odnímatelné krycí vrstvy a potištěných pásů štítků do lisu štítků a dokončovacích linek. Vysokorychlostní konverze štítků vyžaduje rychlou odezvu řízení napětí a přesné vedení pásu pro přesnost registrace od okraje k okraji ±0,1–0,2 mm .
• Výroba netkaných textilií: Krmení spunbond, meltblown a tkané látky se valí do laminování, řezání a konvertování linek pro hygienické výrobky, lékařské textilie a geotextilie. Netkané textilie jsou roztažitelné a vyžadují jemné ovládání napětí, aby se zabránilo deformaci.
• Výroba baterií a elektroniky: Odvíjení elektrodových fólií, separátorů a rolí sběrače proudu pro sestavování článků lithium-iontových baterií. Tyto ultratenké, křehké materiály vyžadují výjimečně přesné ovládání napětí – často uvnitř ±1 N — a manipulace bez kontaminace.
• Vlnitá lepenka a karton: Jednovrstvé a dvojité rubové sekce linky na vlnitou lepenku používají rotační odvíječe k podávání krycího kartonu a rýhovaných středních rolí vysokou rychlostí a stálým napětím, aby se zachovala tloušťka a kvalita spoje v hotovém kartonu.

Rotační odvíječ vs. statický odvíjecí stojan: Klíčové rozdíly

Statický odvíjecí stojan – nejjednodušší forma držáku role – podpírá roli na ose a umožňuje jí volně se otáčet, když je pás odtahován pohonem po proudu. I když je statický stojan dostačující pro aplikace s velmi nízkou rychlostí nebo nízkým napětím, neposkytuje žádnou kontrolu napětí a není vhodný pro jakýkoli proces, který vyžaduje konzistentní napětí pásu, řízené zpomalování nebo vysokorychlostní provoz.

Běžné problémy při rotačním odvíjení a jak jim předcházet

Problémy s výkonem rotačního odvíječe obvykle vedou k malé množině opakujících se příčin. Proaktivní řešení těchto problémů prostřednictvím nastavování a údržby stroje zabraňuje většině přerušení sítě, narušení napětí a chybám registrace v navazujících procesech.

Variace napětí a přerušení webu

Prudké špičky tahu během zrychlování nebo zpomalování a progresivní nárůst napětí se zmenšujícím se průměrem válce jsou hlavními příčinami přetržení pásu. Preventivní opatření zahrnují ověření, že kompenzace tahového úkosu systému řízení tahu je správně zkalibrována pro modul materiálu, kontrolu, že tlak vzduchu válců nebo vynulování siloměru jsou v rámci specifikací, a potvrzení, že brzda nebo pohon reagují v požadované časové konstantě pro používanou rychlost linky.

Drift webu a poškození okrajů

Boční posun pásu způsobuje, že se hrany dotýkají struktury stroje, což způsobuje poškození hran, tvorbu prachu a chyby soutisku. Systémy vedení pásu vyžadují kontroly kalibrace snímače při každé výměně role, aby se potvrdilo, že referenční bod vedení odpovídá skutečné požadované ose pásu nebo poloze okraje. Excentricita role – kde jádro role není soustředné s vnější stranou navinuté role – vytváří periodickou boční oscilaci, která může překročit korekční šířku pásma vodítka pásu, což způsobuje přerušovaný posun, který vodítko nemůže úplně potlačit.

Poškození při načítání role

Nesprávné zatížení válců – zejména role naložené mimo střed nebo s neúplným sklíčidlem – způsobuje vychýlení hřídele při zatížení, nerovnoměrné rozložení napětí po šířce pásu a potenciální pokles role při rychlosti. Bezpečnostní podpěry svěrného typu s pozitivním potvrzením záběru (jako je bezdotykový senzor ověřující prodloužení sklíčidla) toto riziko výrazně snižují ve vysokorychlostních výrobních prostředích.

Rutinní údržba pro spolehlivý výkon rotačního odvíječe

Rotační odvíječe jsou mechanicky robustní, ale vyžadují pravidelnou údržbu, aby si udržely přesné řízení napětí a výkon vedení pásu po celou dobu své životnosti.

1. Servis brzd a magnetických částicových brzd: Magnetické částicové brzdy vyžadují výměnu kapaliny každý 1 000–2 000 provozních hodin nebo v intervalu stanoveném výrobcem. Degradovaná brzdová kapalina vytváří nekonzistentní točivý moment, který přímo způsobuje kolísání napětí.
2. Kalibrace snímače zatížení: Ověřte kalibraci nuly a rozpětí siloměru měsíčně nebo s frekvencí uvedenou v dokumentaci stroje. Kalibrační drift v snímačích zatížení vytváří systematický posun napětí, který se v průběhu času hromadí.
3. Kontrola sklíčidla a rozšiřovacího trnu: Čtvrtletně kontrolujte segmenty sklíčidla a ovládací mechanismy z hlediska opotřebení, rýh a znečištění. Opotřebované segmenty sklíčidla snižují uchopovací sílu na jádro a zvyšují riziko sklouznutí jádra při rychlosti.
4. Kontrola a mazání ložisek: Ložiska odvíjecí hřídele přenášejí vysoké radiální a axiální zatížení od velké hmotnosti válce a napětí pásu. Promazávejte v předepsaných intervalech a vyměňte při prvních známkách hluku, vibrací nebo zvýšené provozní teploty – obvykle vyšší 70°C na vnějším povrchu pouzdra ložiska během běhu.
5. Čištění snímače webového průvodce: Hranové a čárové senzory shromažďují prach a usazeniny materiálu, které snižují přesnost snímání. Při každé výměně role očistěte čela snímače a ověřte korekční odezvu vodícího systému pomocí zkušebního offsetu, abyste potvrdili plnou funkci.
6. Kontrola rámu a upevňovacích prvků: Každoročně kontrolujte konstrukční svary a montážní upevňovací prvky, zda nevykazují únavové praskliny – zejména v oblastech s vysokým napětím, jako jsou montážní body podpěry navijáku, kde se dynamická váha válce a tahové zatížení přenášejí do konstrukce rámu.
