An inteligentní systém míchání lepidla je automatizovaná platforma, která měří, míchá a dodává přesně formulované pryskyřičné směsi na několik stanic na výrobní lince impregnace nebo nátěru – v reálném čase, bez ručního zásahu. Namísto spoléhání se na operátory, kteří váží a míchají surovou pryskyřici, tvrdidla, katalyzátory a další přísady ručně, systém používá senzory, průtokoměry, programovatelné ovladače a zpětnovazební smyčky k výrobě lepidla v přesném poměru požadovaném každou částí linky, ať už jde o impregnační nádrž, stříkací stroj nebo stanici sekundárního lakování.
Výsledkem je výrobní proces, který je konzistentnější, materiálově efektivnější a výrazně méně závislý na individuálních dovednostech operátora. Variace mezi jednotlivými šaržemi – jeden z nejtrvalejších problémů s kvalitou ve výrobě na bázi pryskyřice – se dramaticky sníží, protože každé rozhodnutí o míchání se řídí předprogramovanými recepturami a zpětnou vazbou senzoru s uzavřenou smyčkou, nikoli lidským úsudkem.
Tento článek vysvětluje, jak jsou inteligentní systémy pro míchání lepidel strukturovány, jak jejich hlavní subsystémy interagují, jaká data shromažďují a na základě kterých jednají a proč představují smysluplný provozní upgrade oproti ručnímu nebo poloautomatickému míchání.

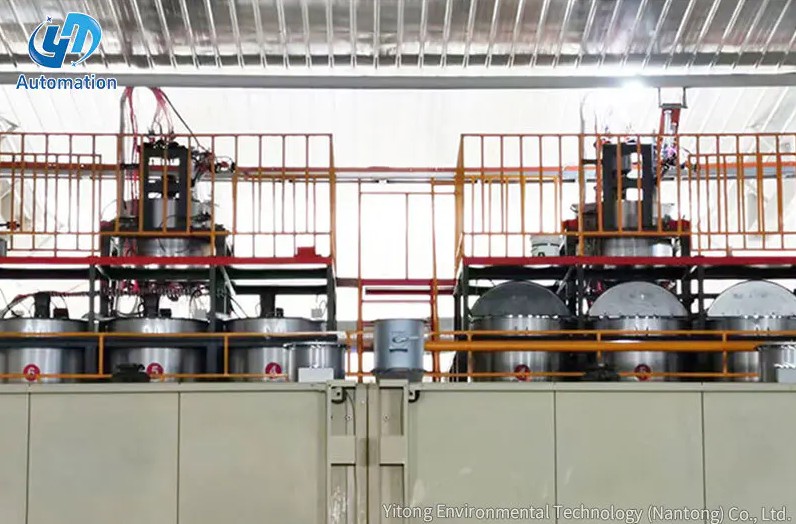

Inteligentní systém míchání lepidla není jeden stroj, ale integrovaná síť hardwarových a softwarových subsystémů, které pracují v koordinaci. Pochopení architektury pomáhá objasnit, jak je inteligence skutečně implementována v praxi.
Systém začíná vyhrazenými skladovacími nádržemi nebo nádobami pro každou surovinu: základní pryskyřici, tvrdidlo, katalyzátor, separační činidlo, smáčedlo a jakékoli další přísady specifické pro výrobní proces. Tyto nádrže jsou obvykle z nerezové oceli nebo z vysokohustotního polyetylenu (HDPE), aby odolávaly chemické korozi, a jsou vybaveny snímači hladiny, které nepřetržitě hlásí stav naplnění centrálnímu ovladači. Alarmy nízké hladiny zabraňují systému, aby se pokusil smíchat s vyčerpanými přísadami, což by jinak způsobilo, že by se nesprávné poměry dostaly na výrobní linku nedetekovány.
Každá nádrž je napájena do vyhrazeného dávkovacího a výdejního potrubí, takže neexistuje žádné riziko křížové kontaminace mezi přísadami před řízeným bodem míchání. Prvky pro regulaci teploty – obvykle topné pláště nebo řadové výměníky tepla – se používají u nádrží obsahujících pryskyřice citlivé na viskozitu, které musí být udržovány nad minimální teplotou, aby mohly správně proudit a měřit.
Toto je technické srdce systému. Každá linka ingrediencí je vybavena přesným odměřovacím zařízením – běžně hmotnostním průtokoměrem (typ Coriolis) nebo objemovým průtokoměrem (typ s ozubeným kolem nebo oválným ozubeným kolem) – které měří, kolik každé ingredience se v daném okamžiku dodává do míchací komory. Tyto měřiče komunikují s centrálním PLC (Programmable Logic Controller) rychlostí aktualizace 10–100krát za sekundu, což umožňuje kontroleru nepřetržitý přehled o skutečném průtoku oproti cílovému průtoku.
Coriolisovy hmotnostní průtokoměry jsou preferovanou volbou v systémech s vysokou přesností, protože měří hmotnost přímo, bez vlivu změn teploty nebo tlaku, které by mohly způsobit chyby v objemových měřeních. V typické instalaci je přesnost dávkování udržována na ±0,5 % nebo lepší, což se přímo promítá do konzistentních poměrů pryskyřice k tvrdidlu a předvídatelného chování při vytvrzování v hotovém produktu.
Dávkovací čerpadla – často zubová nebo peristaltická čerpadla v závislosti na viskozitě a abrazivnosti kapaliny – jsou poháněna pohony s proměnnou frekvencí (VFD), které upravují rychlost čerpadla v reálném čase na základě zpětné vazby průtokoměru. Pokud měřič detekuje, že složka teče rychleji nebo pomaleji, než vyžaduje receptura, VFD opraví rychlost čerpadla během milisekund.
Jakmile se správně proporcionální proudy ingrediencí sbíhají, vstupují do mísicí komory navržené k výrobě homogenní směsi před dodáním lepidla do výrobní stanice. Technologie míchání se liší v závislosti na chemii pryskyřice a objemu výroby:
Všechny subsystémy – zásobníky, měřiče, čerpadla, směšovače, regulátory teploty a distribuční ventily – jsou koordinovány centrálním PLC, které provádí směšovací receptury a reaguje na zpětnou vazbu čidel v reálném čase. Operátoři komunikují se systémem prostřednictvím dotykového panelu HMI (Human-Machine Interface), kde mohou:
Pokročilejší instalace připojují PLC k systému SCADA (Supervisory Control and Data Acquisition) na úrovni závodu nebo MES (Manufacturing Execution System), což umožňuje agregovat výrobní data, sledovat jejich trendy a jednat podle nich na úrovni řízení závodu.
Jedním z definujících rysů inteligentního systému míchání lepidel v impregnační a nátěrové lince je jeho schopnost dodávat různé receptury do různých výrobních stanic současně. To je složitější, než by se mohlo zpočátku zdát, protože impregnační stanice, stříkací stroj a sekundární lakovací stroj mají každý odlišné požadavky.
| Výrobní stanice | Typický obsah pevné pryskyřice | Klíčová aditiva | Rozsah viskozity |
|---|---|---|---|
| Impregnační stanice | 45–65 % | Smáčedla, změkčovadla | Nízká (50–200 mPa·s) |
| Stříkací stroj | 30–50 % | Uvolňovací prostředky, ředicí voda | Velmi nízká (20–80 mPa·s) |
| Sekundární lakovací stroj | 55–75 % | Tužidla, modifikátory toku | Střední (200–600 mPa·s) |
Aby systém obsluhoval tyto stanice současně bez vzájemné kontaminace nebo posunu poměru, používá síť nezávisle řízených distribučních okruhů – jeden na stanici. Každý okruh má svou vlastní nastavenou hodnotu uloženou v databázi receptur, vlastní průtokoměry a regulační ventily a vlastní zpětnovazební smyčku. Centrální PLC řídí všechny okruhy paralelně a průběžně vyrovnává požadavky každé stanice s dostupnou nabídkou ze směšovací hlavy.
Když je zaveden nový produkt nebo se změní podmínky procesu – například když se zvýší rychlost linky a impregnační stanice potřebuje větší průtok lepidla – systém automaticky přepočítá všechna dodávaná množství a během několika sekund upraví otáčky čerpadla a polohy ventilů, aniž by musel operátor zasahovat nebo ručně provádět nové výpočty.
„Inteligence“ v inteligentním systému míchání lepidla se z velké části odvozuje od sítě senzorů a řídicích algoritmů s uzavřenou smyčkou, které působí na data senzoru. Bez nepřetržité zpětné vazby by systém nebyl o nic chytřejší než jednoduchá pumpa řízená časovačem – vydávala by přísady pevnou rychlostí bez ohledu na to, zda skutečný výkon odpovídá cílovému složení.
Průtokoměry na každé lince ingrediencí poskytují nepřetržité měření skutečných dodávaných rychlostí. PLC je porovná s cílovými poměry uloženými v receptuře a vypočítá chybový signál. Pokud chyba překročí definovanou toleranci – obvykle ±1–2 % nastavené hodnoty – regulátor odešle korekční signál do příslušného pohonu čerpadla. Tato regulační smyčka PID (Proportional-Integral-Derivative) běží nepřetržitě po celou dobu výroby a kompenzuje:
V pokročilých systémech jsou inline viskozimetry instalovány ve výstupní lince míchání pro měření skutečné viskozity namíchaného lepidla před tím, než se dostane do výrobní stanice. Viskozita je jedním z nejspolehlivějších zástupců pro správnou formulaci — pokud je poměr pryskyřice k tvrdidlu nebo úroveň ředění nesprávný, viskozita se bude odchylovat od cílové hodnoty. Inline měření viskozity umožňuje systému detekovat chyby ve složení, které nemusí být zřejmé pouze z údajů průtokoměru zejména ve složitých vícesložkových systémech, kde malé chyby poměru v jedné složce mají předimenzovaný vliv na chování konečné směsi.
Snímače teploty (typicky odporové teploměry PT100) jsou umístěny v zásobnících na suroviny, přívodních potrubích a směšovací komoře. Vzhledem k tomu, že viskozita pryskyřice se výrazně mění s teplotou – zvýšení teploty o 10 °C může snížit viskozitu o 30–50 % v některých močovino-formaldehydových nebo melamin-formaldehydových systémech – regulátor používá odečtené hodnoty teploty k aplikaci korekčních faktorů viskozity na algoritmus řízení průtoku nebo k aktivaci topných/chladicích prvků, aby se materiál vrátil do cílového teplotního rozsahu.
Ultrazvukové nebo tlakové snímače hladiny v každé nádrži na surovinu dodávají do řídicího systému průběžná data o zásobách. Systém používá tato data k:
Na úrovni softwaru je inteligence systému vyjádřena schopností správy receptur. Receptura je v tomto kontextu kompletní specifikace pro složení lepidla – definuje nejen poměr každé složky, ale také cílovou viskozitu, přijatelné toleranční pásmo kolem této viskozity, rozsah cílové teploty pro míchání, výstupní průtok na stanici a jakékoli speciální pokyny pro míchání nebo sekvenování.
Databáze receptů v moderně inteligentní směšovací systémy obvykle ukládat desítky až stovky jednotlivých formulací pokrývající každý typ produktu, substrát a procesní stav, který má výrobní linka zvládnout. Přepínání mezi recepty vyžaduje pouze několik klepnutí na dotykové obrazovce HMI – ovladač pak automaticky upraví všechny otáčky čerpadla, polohy ventilů, nastavené hodnoty teploty a prahové hodnoty monitorování tak, aby odpovídaly nové receptuře.
Dobře navržený recept obvykle obsahuje následující pole:
Protože nesprávné složení může způsobit významné vady produktu – špatnou přilnavost, neúplné vytvrzení, delaminaci nebo povrchové vady – systémy správy receptur zahrnují řízení přístupu na základě rolí. Výrobním operátorům může být povoleno vybírat a spouštět receptury, ale nesmí je upravovat. Pouze autorizovaní inženýři nebo manažeři kvality mohou vytvářet nebo měnit parametry receptury a všechny změny jsou zaznamenávány s časovým razítkem a identitou uživatele pro účely sledovatelnosti.
Logika ovládání v inteligentním systému míchání lepidla přesahuje pouhé sledování nastavené hodnoty. Zahrnuje rozhodování na základě podmínek, které umožňuje systému přizpůsobit se produkčním událostem bez zásahu operátora.
V impregnačních a nanášecích linkách je množství lepidla potřebné na každé stanici přímo závislé na rychlosti, kterou se substrát pohybuje linkou. Když se rychlost linky zvýší, musí být za jednotku času dodáno více lepidla, aby byla zachována správná hmotnost sběrače nebo hmotnosti nátěru. Inteligentní směšovací systém přijímá živý signál rychlosti linky z řídicího systému výrobní linky a automaticky úměrně přizpůsobuje všechny dodávané rychlosti čerpadla. Tato kompenzace rychlosti v uzavřené smyčce zabraňuje nedostatečnému nebo nadměrnému nanášení lepidla, ke kterému by jinak došlo během zrychlování, zpomalování nebo nastavování rychlosti.
Systém nepřetržitě monitoruje chybové stavy a provádí předem naprogramované reakce. Mezi běžné scénáře poruch a jejich automatické reakce patří:
U dvousložkových nebo vícesložkových pryskyřičných systémů, které začnou vytvrzovat ihned po smíchání, je řízení doby zpracovatelnosti kritickou funkcí automatizace. Systém sleduje stáří každé smíšené šarže a porovnává ji s parametrem doby zpracovatelnosti v aktivní receptuře. Pokud smíchané lepidlo překročí dobu zpracovatelnosti – parametr, který může být u rychle tuhnoucích melaminových pryskyřic při zvýšených teplotách kratší než 30–90 minut — systém zahájí automatický cyklus proplachování, vyřadí starý materiál a zahájí novou dávku. Tím se zabrání nanesení částečně vytvrzeného lepidla na podklad, které by způsobilo poruchy přilnavosti nebo povrchové vady, které by nemusely být odhaleny, dokud hotový výrobek nedojde ke kontrole kvality nebo dokonce ke konečnému zákazníkovi.
Moderní inteligentní systémy míchání lepidel generují nepřetržitý proud procesních dat, která jsou uložena v interním datovém archivu nebo exportována do databáze na úrovni závodu. Tato data slouží k mnoha účelům mimo kontrolu v reálném čase.
Každá výrobní série je zaznamenávána pomocí protokolu s časovým razítkem, který obsahuje název a verzi receptury, skutečné průtoky dosažené pro každou složku, skutečné hodnoty viskozity, teplotní profil v průběhu celé série, všechny alarmy, které byly spuštěny a jak byly vyřešeny, a celkový objem namíchaného lepidla dodaného do každé stanice. Tento protokol vytváří kompletní záznam o sledovatelnosti spojující každý panel, desku nebo potažený substrát s přesným složením lepidla, podle kterého byly vyrobeny – což je nezbytné pro šetření kvality, záruční nároky nebo dodržování předpisů.
Exportovaná procesní data lze vložit do softwaru SPC (Statistical Process Control) pro sledování schopnosti procesu v průběhu času. Sledováním toho, jak konzistentně systém drží cílové poměry a viskozitu ve stovkách výrobních sérií, mohou inženýři kvality identifikovat postupný posun – způsobený opotřebením čerpadla, posunem kalibrace senzoru nebo změnami vlastností surovin – dříve, než se promítnou do detekovatelných vad produktu. Studie operací impregnace pryskyřicí ukázaly, že implementace inteligentního míchání s monitorováním SPC může snížit míru vad produktu souvisejícího s lepidlem o 40–70 % ve srovnání s procesy ručního míchání.
Údaje o měření poskytují vysoce přesný záznam o tom, kolik každé suroviny bylo spotřebováno během každého výrobního cyklu. Tyto informace se přivádějí přímo do systémů pro správu materiálů, čímž se zlepšují přesnost zásob a umožňují včasné plánování dodávek. Umožňuje také přesné rozdělení nákladů podle typu produktu – něco, čeho je extrémně obtížné dosáhnout u procesů ručního míchání, kde se špatně sledují chyby vážení a plýtvání.
Pryskyřičné systémy, které se nechají vytvrdit uvnitř směšovací hlavy, napájecího potrubí nebo distribučního okruhu, mohou způsobit vážné ucpání, které vyžaduje výměnu drahých součástí. Inteligentní systémy míchání lepidla to řeší pomocí automatizovaných sekvencí proplachování a čištění, které jsou zabudovány do řídicí logiky.
Typická sekvence proplachování funguje následovně:
Automatizované proplachování výrazně prodlužuje životnost směšovacích hlav a přívodních vedení a eliminuje riziko, že obsluha pod tlakem výroby vynechá nebo zkrátí čisticí sekvence – běžnou příčinu předčasného selhání zařízení v ručně řízených systémech.
Praktické výhody inteligentních systémů míchání lepidel oproti manuálním nebo poloautomatickým alternativám jsou značné a kvantifikovatelné. Zde je strukturované srovnání nejdůležitějších provozních rozdílů:
| Parametr | Ruční míchání | Poloautomatický | Inteligentní systém |
|---|---|---|---|
| Přesnost poměru | ±5–10 % | ±2–5 % | ±0,5–1 % |
| Konzistence šarže | Vysoká variace | Mírná variace | Velmi vysoká konzistence |
| Závislost na operátorovi | Vysoká | Střední | Nízká |
| Materiální odpad | Vysoká (over-mixing, spills) | Mírný | Minimální (míchání na vyžádání) |
| Zásobování více stanicemi | Vyžaduje více operátorů | Omezené | Plně simultánní |
| Zpracovat data / sledovatelnost | Pouze papírové záznamy | Částečné digitální záznamy | Plná digitální sledovatelnost |
| Reakce na změny rychlosti výroby | Zpožděné, manuální | Polomanuál | Automaticky, v reálném čase |
Kromě výkonových čísel zlepšují inteligentní míchací systémy také bezpečnost pracovníků tím, že snižují přímou manipulaci s koncentrovanými pryskyřicemi, tvrdidly a rozpouštědly – z nichž všechny představují zdravotní rizika při kontaktu s pokožkou nebo vdechováním. Automatizované dodávací systémy udržují vystavení nebezpečným chemickým látkám na minimu a snižují počet operací ručního přemisťování, které představují riziko úniku.
An inteligentní systém míchání lepidla je nejúčinnější, když funguje jako integrovaná součást celkové architektury řízení výrobní linky, spíše než jako samostatný ostrov automatizace. Integrace se systémy na úrovni linky a na úrovni závodu odemyká možnosti, které izolované systémy nemohou poskytnout.
Směšovací systém si vyměňuje signály v reálném čase s hlavním PLC výrobní linky prostřednictvím průmyslových komunikačních protokolů, jako je PROFIBUS, PROFINET, EtherNet/IP nebo Modbus TCP. Mezi klíčové vyměňované signály patří:
Na úrovni řízení závodu mohou být procesní data ze systému míchání spotřebována systémem Manufacturing Execution System (MES) pro plánování výroby, kontrolu kvality a analýzu OEE (Overall Equipment Effectiveness). Údaje o spotřebě materiálu mohou proudit do systému ERP závodu, aby se automaticky aktualizovaly záznamy o zásobách, spouštěly objednávky na suroviny, které se blíží vyčerpání, a vypočítaly se skutečné náklady na materiál na výrobní zakázku.
Tato úroveň integrace znamená, že inteligentní systém míchání lepidla přispívá nejen ke kvalitě fyzického produktu, ale také k efektivitě a transparentnosti celé výrobní operace – což z něj dělá základní součást prostředí chytré továrny spíše než jednoduchý kus procesního zařízení.
U systému, který hraje tak zásadní roli v kvalitě výroby, je spolehlivost a udržovatelnost prvořadá. Inteligentní systémy pro míchání lepidel jsou navrženy s ohledem na tuto skutečnost prostřednictvím několika konstrukčních možností.
Díky sledování údajů o výkonu čerpadla v čase může řídicí systém detekovat časné známky opotřebení – typicky se projevující jako postupné zvyšování výkonu VFD potřebného k dosažení daného průtoku. Když účinnost čerpadla klesne pod konfigurovatelný práh, systém vygeneruje upozornění na údržbu předtím, než čerpadlo úplně selže, což umožňuje plánovanou výměnu během plánované odstávky namísto neplánované poruchy.
Instalace s vysokou dostupností zahrnují redundantní čerpadla pro vedení kritických přísad s automatickým přepínáním při detekci poruchy. Některé systémy také obsahují redundantní průtokoměry s logikou křížového porovnávání – pokud se dva měřiče na stejném vedení neshodují o více než prahovou hodnotu, systém označí chybu snímače, místo aby pokračoval v kontrole proti potenciálně chybnému odečtu.
Průtokoměry a viskozimetry vyžadují pravidelnou kalibraci, aby byla zachována přesnost. Většina instalací plánuje plnou kalibraci průtokoměru každých 3–6 měsíců s průběžnými ověřovacími kontrolami – porovnáváním naměřené spotřeby se změnami hladiny v nádrži – prováděné každý týden. Řídicí systém lze nakonfigurovat tak, aby upozornil operátory na blížící se termíny kalibrace, čímž se zabrání přehlédnutí plánů kalibrace během rušných výrobních období.
Inteligentní systém míchání lepidla si vysloužil slovo „inteligentní“ díky kombinaci pěti funkcí, které žádný jednodušší systém nedokáže simultánně replikovat:
Tyto schopnosti společně přeměňují míchání lepidla z ručního, k chybám náchylného úkolu na přesně řízený, nepřetržitě monitorovaný a plně dokumentovaný výrobní proces – takový, který přímo přispívá ke kvalitě, konzistenci a účinnosti celé operace výroby impregnace a nátěru.
