K čemu slouží sušička na impregnovaný dekorativní papír?

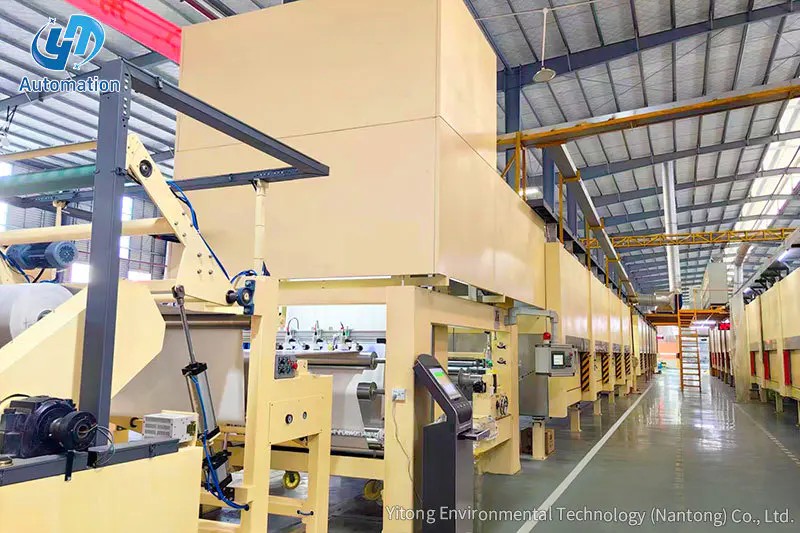

A sušička impregnovaného dekoračního papíru slouží kritickému účelu odstranění nosného rozpouštědla z papíru nasyceného pryskyřicí a posunutí vytvrzení pryskyřice do přesného stavu B (částečné vytvrzení) potřebné pro následnou laminaci. Poté, co dekorativní nebo krycí papír projde pryskyřičnou lázní a mačkacími válečky na impregnační lince, nese přebytečnou vodu nebo rozpouštědlo, které se musí odpařit, a pryskyřice musí být částečně zesíťována — ani příliš mokrý (což způsobuje slepení a neúplné spojení) ani příliš vytvrzený (což brání správnému roztékání a přilnavosti během lisování za tepla). Sušička řídí oba tyto výstupy současně po celé šířce papírového pásu při výrobních rychlostech až 80 až 200 metrů za minutu .

Tři současné funkce sušičky

Funkce 1: Odpařování rozpouštědla a vody

Melaminformaldehydové a močovinoformaldehydové pryskyřice používané při impregnaci dekorativního papíru jsou roztoky na vodní bázi. Po potažení papír nese 30 až 50 % zbytkové vlhkosti (vzhledem k hmotnosti papíru), která musí být snížena na cílový obsah těkavých látek – obvykle 5 až 8 % pro standardní aplikace laminace. Ohřátý proud vzduchu sušičky odpařuje tuto vodu z obou papírových povrchů současně. Rychlost odstraňování vlhkosti je řízena teplotou vzduchu, rychlostí vzduchu a rychlostí pásu – to vše musí být vyváženo, aby se dosáhlo rovnoměrného odpařování, aniž by došlo ke spálení povrchu papíru nebo nerovnoměrnému smrštění.

Funkce 2: Resin B-Stage Advancement

Jak se vlhkost odpařuje, teplota pryskyřice stoupá a začínají zesíťovací reakce – postupuje pryskyřici z její kapalné fáze A do částečně vytvrzené fáze B. Pryskyřice B-fáze je suchá na dotek, manipulovatelná a řezatelná, ale stále obsahuje dostatečné množství nevytvrzených reaktivních skupin, které tečou pod teplem a tlakem během lisování za tepla, čímž se trvale spojí se substrátem (MDF, dřevotřísková deska nebo překližka). Teplotní profil sušičky musí posunout vytvrzování na správný stupeň – měřeno jako reaktivita nebo „průtok“ — bez překmitu do plně vytvrzeného stavu (fáze C), kde již nemůže dojít k žádnému dalšímu lepení.

Vícezónové sušicí pece umožňují různé teploty v různých částech sušárny – zóna s vyšší teplotou pro počáteční odstranění vlhkosti, zóna s řízenou nižší teplotou pro postup konečného vytvrzování – což operátorům umožňuje přesnou kontrolu nad konečným stavem papíru ve fázi B.

Funkce 3: Napnutí a doprava papíru

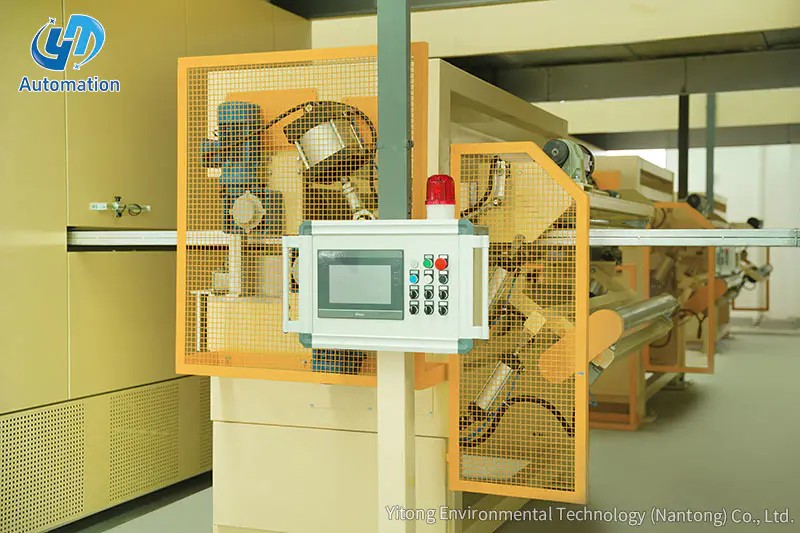

Sušička musí dopravovat křehký, pryskyřicí nasycený papírový pás skrz pec při stálém napětí, aniž by se zlomil nebo zmačkal. Systémy řízení napětí – koordinované mezi vstupním a výstupním pohonem – udržují napětí pásu v rámci úzké tolerance v celé sušící zóně. Vzduchové flotační sušičky (které podpírají pás na polštářcích ohřátého vzduchu bez kontaktu) se používají pro jemné papíry, které nesnesou kontakt s válcem během mokré, lepivé fáze, než se dosáhne úplné B-fáze.

Konstrukce sušičky a klíčové technické vlastnosti

Konstrukce trouby a tepelná izolace

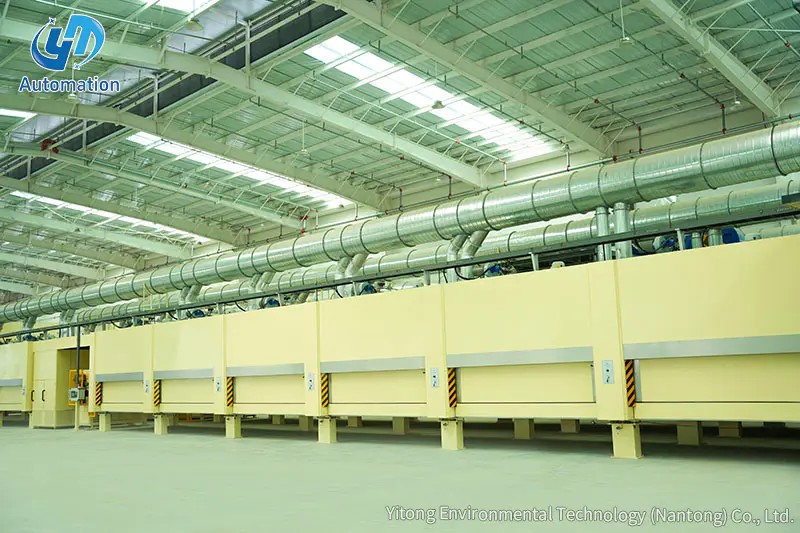

Vnější plášť sušičky impregnovaného papíru je vyroben z vysokopevnostní ocelový plech a konstrukční ocel , poskytující tuhost pro udržení rozměrové stability po celé délce trouby – která se může roztáhnout 15 až 40 metrů pro výrobní linky pracující při vysokých rychlostech. Ocelový plášť je potažen minerální vlnou nebo jinou tepelnou izolací, aby se minimalizovaly tepelné ztráty a udržela se rovnoměrnost teploty pece. Vnitřní vzduchové kanály a kanály jsou svařeny pozinkovaný ocelový plech (obvykle tloušťka 2 mm), aby odolala korozivní kombinaci tepla, vlhkosti a formaldehydových par přítomných uvnitř trouby během provozu.

Systém cirkulace vzduchu

Primárním teplonosným médiem je recirkulace horkého vzduchu. Tepelný motor – běžně dimenzovaný na 7,5 kW nebo vyšší, pracující při 1 450 ot./min — pohání odstředivé ventilátory, které regulovanou rychlostí cirkulují ohřátý vzduch skrz pec. Ventilátor nasává vzduch přes výměník tepla (páru, termální olej nebo plyn v závislosti na infrastruktuře závodu), ohřívá jej na cílovou teplotu a směruje jej přes pole trysek nad a pod papírový pás. Vratný vzduch prochází zpět přes výměník tepla k opětovnému ohřevu, přičemž řízený podíl je odváděn k odstranění odpařené vlhkosti a výparů formaldehydu.

Ovládání hlasitosti vzduchu a postupné spouštění

Objem vzduchu přiváděný do pásu papíru není pevný – upravuje se během spouštění a provozu tak, aby vyhovoval jakosti papíru, rychlosti linky a typu zpracovávané pryskyřice. Postupné zvyšování objemu vzduchu při spouštění je zásadní: přivedením čerstvého papíru přes pec pod plným prouděním vzduchu hrozí prasknutí pásu turbulentním vzduchem, než dojde k úplnému napnutí. Ovládací prvky pohonu s proměnnou frekvencí (VFD) na motorech ventilátoru umožňují plynulé, řízené náběhy proudu vzduchu z minimální na úroveň produkce, když se papír stabilizuje.

Ovládání teplotní zóny

Moderní sušičky rozdělují troubu na nezávisle řízené teplotní zóny – obvykle 3 až 6 zón od vstupu k výstupu. Teplota v každé zóně je monitorována termočlánkovými čidly a řízena PLC-řízenými pohony na ventilech přívodu tepla. Toto zónové řízení umožňuje operátorům optimalizovat teplotní profil pro různé hmotnosti papíru, koncentrace pryskyřice a rychlosti linky – dosažení konzistentní kvality B-fáze ve všech výrobních podmínkách.
