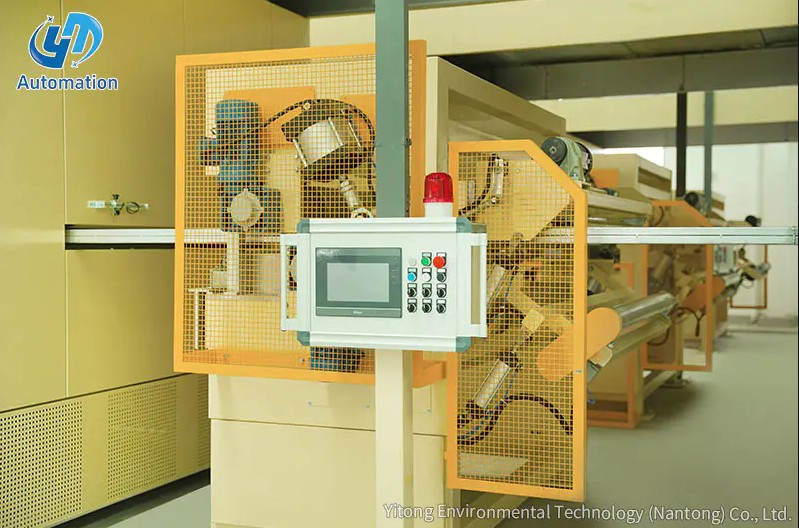

Co je sekundární lakovací stroj?

A sekundární lakovací stroj je specializované průmyslové zařízení používané v procesu výroby optických kabelů k nanášení ochranné polymerní vrstvy – známé jako sekundární povlak nebo volná trubice – na optická vlákna nebo pásy vláken. Tato vrstva chrání jemná skleněná vlákna před mechanickým namáháním, vlhkostí a poškozením prostředím , což z něj činí jednu z nejkritičtějších fází výroby spolehlivých optických kabelů. Stručně řečeno, sekundární potahovací stroj přeměňuje křehká holá vlákna na odolné kabelové komponenty připravené k dalšímu opláštění a instalaci.

Kromě jednoduché ochrany proces sekundárního nanášení přesně řídí průměr tlumicí trubice, tloušťku stěny a hustotu gelové náplně – to vše přímo ovlivňuje výkon optického přenosu kabelu a dlouhodobou životnost v terénu.

Základní funkce a role ve výrobě optických kabelů

V typické lince na výrobu optických kabelů procházejí holá optická vlákna nejprve primárním povlakem (akrylátový povlak aplikovaný přímo na sklo) a poté vstupují do fáze sekundárního povlaku. Sekundární potahovací stroj vytlačuje termoplastický materiál – nejčastěji PBT (polybutylentereftalát), PP (polypropylen) nebo HDPE (vysokohustotní polyethylen) – kolem jednoho nebo více vláken, aby se vytvořila vyrovnávací trubice.

Tento proces obvykle zahrnuje tři souběžné operace:

• Odvíjení vlákna a kontrola napětí pro udržení konzistentní polohy vlákna v trubici
• Injekce gelu nebo tixotropní směsi k naplnění zkumavky a zabránění vniknutí vody
• Extruze a chlazení za účelem vytvoření a ztuhnutí vnější vyrovnávací trubice

Výsledkem je vyrovnávací paměť s volnými trubkami – základní stavební blok používaný v konstrukcích kabelů s lankovým, štěrbinovým a plochým vláknem nasazených v telekomunikačních sítích po celém světě.

Konstrukce rámu stroje a konstrukce

Strukturální integrita sekundárního lakovacího stroje je základem přesné výroby. Rám stroje je obvykle vyroben vysokonapěťovým svařováním ocelového plechu A3 v kombinaci se zpracováním konstrukční oceli (typová ocel). , což zajišťuje, že celá platforma zůstane pevná a bez vibrací i při vysokorychlostním nepřetržitém provozu.

Ocel A3 (ekvivalentní Q235 v čínských normách) nabízí vynikající svařitelnost, střední pevnost v tahu (typicky 370–500 MPa) a dobrou tažnost – což z ní činí ideální základní materiál pro rámy těžkých průmyslových strojů. Svařovaný a obrobený rám odolává ohybu a tepelné deformaci, což je kritické pro udržení tolerancí vyrovnání až ±0,01 mm napříč systémem vytlačovací hubice a chladicího žlabu.

Robustní konstrukce rámu také pokryje hmotnost a vibrace:

• Vysoce výkonné vláknové navijáky (často obsahují 25 km nebo více vlákna na cívku)
• Sestava válce extrudéru a šneku (typicky průměr šneku 30–60 mm)
• Vícenásobné žlaby chladicí vody, často 6–10 metrů v celkové délce
• Naviják a navíjecí systém běží rychlostí až 300 m/min

Struktura nátěru: Obličejový nátěr a spodní nátěr

Jednou z definujících strukturálních charakteristik sekundárního nanášecího stroje je jeho dvouvrstvá potahovací konfigurace. Ve standardním nastavení je povrchová vrstva umístěna v přední části stroje a spodní vrstva je umístěna vzadu. Toto uspořádání zajišťuje, že povlak je aplikován v přesném, vrstveném pořadí, které vytváří stěnu pufrovací trubice rovnoměrně a bez delaminace.

Povlak na obličej (přední poloha)

Obličejový povlak tvoří vnitřní povrch vyrovnávací trubice, která je v kontaktu s optickými vlákny nebo gelovou výplní. Tato vrstva musí být chemicky inertní vůči tixotropnímu výplňovému gelu a nesmí vyvolávat mikroohybové namáhání vláken. Materiály jako PBT se zde běžně používají kvůli jejich nízké rychlosti smrštění a vynikající rozměrové stabilitě – PBT obvykle vykazuje lineární smrštění menší než 0,5 % po ochlazení, což je nezbytné pro udržení požadované nadměrné délky vlákna (EFL) uvnitř trubky.

Spodní potah (zadní poloha)

Spodní povlak tvoří vnější ochrannou stěnu nárazníkové trubky a poskytuje mechanické vlastnosti potřebné pro splétání a instalaci kabelu. Tato vrstva může používat stejný nebo kompatibilní termoplastický materiál a musí se hladce spojit s povrchovou vrstvou. Tloušťka stěny spodního povlaku je přesně řízena – obvykle mezi 0,3 mm a 0,9 mm – v závislosti na specifikaci návrhu kabelu a zamýšleném prostředí nasazení (např. anténa, přímé zakopání nebo instalace potrubí).

Uspořádání těchto dvou potahových vrstev zepředu dozadu umožňuje individuální vyladění každé vytlačovací hlavy, pokud jde o teplotní profil, tlak taveniny a průchodnost materiálu, což výrobcům poskytuje podrobnou kontrolu nad geometrií trubek a mechanickým výkonem.

Klíčové součásti sekundárního lakovacího stroje

Kompletní sekundární lakovací linka se skládá z několika integrovaných subsystémů. Pochopení každé součásti pomáhá výrobcům optimalizovat efektivitu výroby a kvalitu produktů.

Moderní stroje také integrují a Řídicí systém na bázi PLC který koordinuje všechny subsystémy v reálném čase, což umožňuje zpětnou vazbu mezi hodnotami OD měřidla a rychlostí šneku extrudéru nebo rychlostí navijáku, aby se automaticky udržovaly rozměrové tolerance v průběhu výrobního cyklu.

Technické specifikace a výkonové parametry

Sekundární lakovací stroje se výrazně liší ve schopnostech v závislosti na zamýšlené aplikaci a objemu výroby. Níže jsou uvedeny reprezentativní technické parametry pro středně až vysokokapacitní stroje používané v komerčních závodech na výrobu optických kabelů:

• Rychlost linky: 40–300 m/min (vysokorychlostní modely optimalizované pro sériovou výrobu)
• Počet vláken na tubu: 1 až 24 vláken (modely s páskou podporují až 12vláknové pásky)
• Rozsah vnějšího průměru vyrovnávací trubice: 1,0 mm až 4,0 mm
• Ovládání tloušťky stěny: ±0,05 mm nebo lepší
• Průměr šneku extruderu: 30 mm, 45 mm nebo 60 mm v závislosti na požadavcích na průchodnost
• Kompatibilní materiály: Sloučeniny PBT, PP, HDPE, LSZH
• Spotřeba energie: typicky 30–80 kW pro celou linku
• Stopa stroje: přibližně 15–30 metrů na délku v závislosti na konfiguraci chladicího žlabu

Nadměrná délka vlákna (EFL) uvnitř trubky – kritický parametr, který určuje, jak dobře kabel zvládá tahové zatížení bez namáhání vláken – je obvykle nastavena mezi 0,2 % a 0,5 % a je řízen poměrem rychlosti odvíjení vlákna k rychlosti linky navijáku.

Typy sekundárních lakovacích strojů

Různé konstrukce kabelů vyžadují různé konfigurace zařízení pro sekundární potahování. Tři primární typy jsou:

Jednotrubková sekundární lakovací linka

Vyrábí vždy jednu nárazníkovou trubici a je vhodná pro menší výrobní operace nebo speciální typy kabelů. Tyto stroje jsou jednodušší na obsluhu a údržbu, přičemž investiční náklady se obvykle pohybují od 80 000 do 200 000 USD na kompletní linku.

Vícetrubková sekundární lakovací linka

Schopnost vyrábět více trubek současně paralelně, což výrazně zvyšuje propustnost. Výrobci velkoobjemových kabelů, kteří nasazují miliony vláknových kilometrů ročně, se často spoléhají na vícetrubkové linky, aby splnili výrobní cíle, aniž by úměrně zmenšovali podlahovou plochu nebo práci.

Sekundární potahovací linka z pásových vláken

Speciálně navrženo pro potahování svazků vláken plochých pásek (4, 8 nebo 12 pásků vláken) spíše než jednotlivých volných vláken. Závitořezná hlava a chladicí systém jsou upraveny tak, aby vyhovovaly plochému profilu pásky, a ovládání EFL je obzvláště důležité, aby se zabránilo vyboulení pásky nebo napětí vlákna uvnitř trubky.

Proces sekundárního lakování krok za krokem

Pochopení výrobního procesu pomáhá operátorům řešit problémy s kvalitou a optimalizovat nastavení stroje. Zde je standardní sekvence pro typický běh sekundárního nátěru:

1. Zatížení vláknem: Primárně potažená optická vlákna jsou naložena na odvíjecí cívky. Napětí vlákna se nastavuje podle počtu vláken na trubku a vytlačovaného materiálu.
2. Navlékání a zarovnání: Vlákna jsou provlečena vedením vlákna, špičkou matrice a tělem matrice. Správné vystředění vláken v matrici je rozhodující pro dosažení jednotné tloušťky stěny.
3. Předehřev extrudéru: Zóny bubnu extrudéru se zvyšují na provozní teplotu – pro PBT to typicky znamená teplotní profil od 200 °C (zóna přívodu) do 260 °C (zóna matrice). Doba zahřívání je obvykle 30–60 minut.
4. Základní gelový systém: Tixotropní výplňová hmota se zahřeje a naplní injekční jehlou, dokud konzistentně neprotéká, čímž je zajištěno, že v gelové lince nejsou žádné vzduchové kapsy.
5. Náběhová a rychlostní rampa: Linka začíná při nízké rychlosti (10–20 m/min), přičemž se ověřuje vnější průměr trubky, tloušťka stěny a poloha vlákna. Rychlost se postupně zvyšuje na cílovou rychlost výroby.
6. Výroba v ustáleném stavu: Řídicí systém PLC monitoruje OD v reálném čase a provádí mikroúpravy pro udržení rozměrů trubek v rámci specifikace. Operátoři sledují proces prostřednictvím obrazovek HMI a pravidelného ručního vzorkování.
7. Výměna cívky: Když je navíjecí cívka plná, linka provede automatickou nebo poloautomatickou výměnu, odřízne trubku a převede ji na novou cívku s minimálními výrobními ztrátami.

Kontrola kvality sekundárního nátěru

Kvalita sekundárního povlaku se měří jak podle rozměrových standardů, tak podle standardů optického výkonu. Mezi klíčové parametry kvality patří vnější průměr (OD), vnitřní průměr (ID), excentricita tloušťky stěny, hladina gelové náplně a EFL. Tyto kabely musí odpovídat mezinárodním standardům, jako jsou IEC 60794-1 a ITU-T G.652 pro hotový kabel.

Mezi běžné vady kvality a jejich základní příčiny patří:

• Variace průměru trubky: Obvykle způsobeno kolísající rychlostí linky, nestabilitou tlaku taveniny nebo kolísáním teploty chladicí vody.
• Excentricita stěny: Vychází z nesouososti vláken v matrici nebo nerovnoměrného rozložení tepla v hlavě matrice.
• Nedostatečná gelová náplň: Způsobeno chybou kalibrace gelového čerpadla nebo strháváním vzduchu v systému přívodu gelu, což vede k poruchám blokování vody v provozu.
• Zborcení vlákna nebo vysoká EFL: Vyskytuje se, když je přenosová rychlost vlákna příliš vysoká vzhledem k rychlosti linky, což zvyšuje útlum nasazených kabelových úseků.
• Drsnost povrchu nebo dírky: Typicky je to známka kontaminace vlhkostí v podávání pelet nebo nesprávných teplotních zónách extrudéru.

Z hotových trubek se pravidelně odebírají vzorky na pevnost v tahu (typicky testováno při minimálně 100 N/100 mm), odolnost proti deformaci a ověření optického útlumu při vlnových délkách 1310 nm a 1550 nm.

Aplikace a průmyslová relevance

Sekundární lakovací stroje jsou nepostradatelné při výrobě prakticky všech typů optických kabelů používaných v moderní telekomunikační infrastruktuře. Mezi klíčové oblasti použití patří:

• Telecom kufrové kabely: Kabely s vysokým počtem vláken (144 až 1728 vláken) používané v dálkových sítích a sítích metra spoléhají na přesné sekundární trubice s volným povlakem pro ochranu vláken i výkon kabelů.
• Kabely FTTH (Fibre to the Home): Stahovací kabely a distribuční kabely pro spojení na poslední míli vyžadují konzistentní, nízkonákladovou výrobu volných trubek při vysokých rychlostech.
• Podmořské kabelové podavače: Vysoce výkonné trubky PBT používané v podmořských kabelových systémech musí splňovat extrémně přísné rozměrové tolerance, proto je nezbytné moderní zařízení pro sekundární nátěry.
• Průmyslové a vojenské kabely: Odolné kabely pro drsná prostředí často používají speciální sekundární povlakové materiály zpracované na stejném typu strojního zařízení s přizpůsobenými konfiguracemi matric.

Globální nasazení optických kabelů se nadále rychle rozrůstá díky zavádění 5G, budování hyperškálových datových center a národních širokopásmových iniciativ. Průmysloví analytici předpokládají, že globální trh s optickými kabely do roku 2027 přesáhne 20 miliard USD , která přímo pohání trvalou poptávku po pokročilém sekundárním lakovacím zařízení schopném vysoké propustnosti a stálé kvality.

Nejlepší postupy údržby a provozu

Správná údržba sekundárního lakovacího stroje zajišťuje stálou kvalitu produktu a maximalizuje dobu provozuschopnosti stroje. Mezi klíčové postupy údržby patří:

Denní údržba

• Po každém výrobním cyklu očistěte vytlačovací hubici a špičku od všech zbytků polymeru
• Zkontrolujte a doplňte zásobník gelové plnicí směsi
• Ověřte průtok a teplotu chladicí vody v každé zóně žlabu
• Zkontrolujte kalibraci měřidla vnějšího průměru s referenčními standardy

Pravidelná údržba (měsíční / čtvrtletní)

• Demontujte a důkladně vyčistěte šnek a válec extrudéru pomocí čisticí směsi
• Zkontrolujte, zda nejsou lopatky šroubu a vývrt hlavně opotřebeny; vyměňte, když vůle překročí 0,15 mm
• Ložiska navijáku a hnací řetěz namažte podle specifikace výrobce
• Překalibrujte regulátory napětí a ověřte parametry řízení PLC oproti původnímu nastavení

Operátoři by také měli provést úplný procesní audit, kdykoli se změní šarže suroviny, protože i malé odchylky ve viskozitě pelet PBT (MFI — Melt Flow Index) mohou vyžadovat úpravy teplotních profilů a rychlosti šneku, aby byla zachována rozměrová stabilita trubky.
